Описание
Обзор

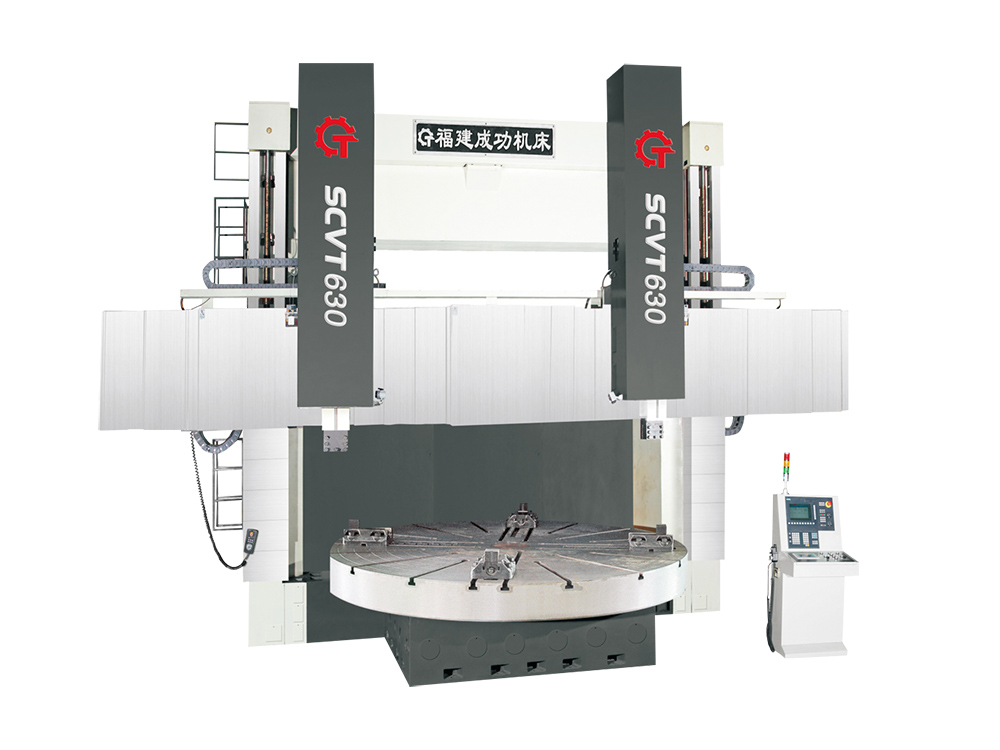

Тяжёлая двухстоечная серия для точения крупногабаритных деталей резцами из твёрдого сплава и керамики.
Преимущества
- Черновая и чистовая обработка цилиндров, конусов, торцов, канавок и отверстий
- Жёсткая двухстоечная рама и многопозиционный гидравлический зажим поперечины
- Два суппорта, сервоприводы осей X/U/Z/W и ШВП
- Термосимметричный стол с гидростатическими направляющими и охлаждением масла
- Система ЧПУ Siemens или Bosch Rexroth, другие системы — по запросу
Модели
SCVT, 500, 630, SCVT500, SCVT630
Технические характеристики
| Параметр | Ед. изм. | Модель | Модель |
|---|---|---|---|
| Параметр | Ед. изм. | SCVT500 H/W | SCVT630 H/W |
| Макс. диаметр обработки | mm | 5000 | 6300 |
| Диаметр стола | mm | 4500 | 4500 |
| Макс. высота обработки (H) | mm | 2800/3150 | 2800/3150 |
| Макс. масса заготовки (W) | t | 40 | 40 |
| Горизонтальный ход суппорта | mm | 2765 | 3350 |
| Усилие резания правого суппорта | KN | 40 | 40 |
| Усилие резания левого суппорта | KN | 35 | 35 |
| Предел поворота левого/правого суппорта | ±° | ±30° | ±30° |
| Макс. крутящий момент стола | KN.m | 80 | 80 |
| Сечение ползуна | mm×mm | 240×240 | 240×240 |
| Вертикальный ход ползуна | mm | 1400/1600 | 1400/1600 |
| Мощность двигателя главного привода | KW | DC75 | DC75 |
| Частота вращения стола | r/min | 0.5-50(2 диапазона) | 0.5-50(2 диапазона) |
| Быстрое перемещение суппорта | mm/min | 4000 | 4000 |
| Направляющие стола | Гидростатические | Гидростатические | |
| Крутящий момент двигателя подачи | N.m | 48 | 48 |
| Система ЧПУ | SIEMENS | SIEMENS | |
| Масса станка | Kg | 98000 | 108000 |
Производитель оставляет за собой право изменять конструкцию и характеристики в ходе технического совершенствования.
