Описание
Обзор

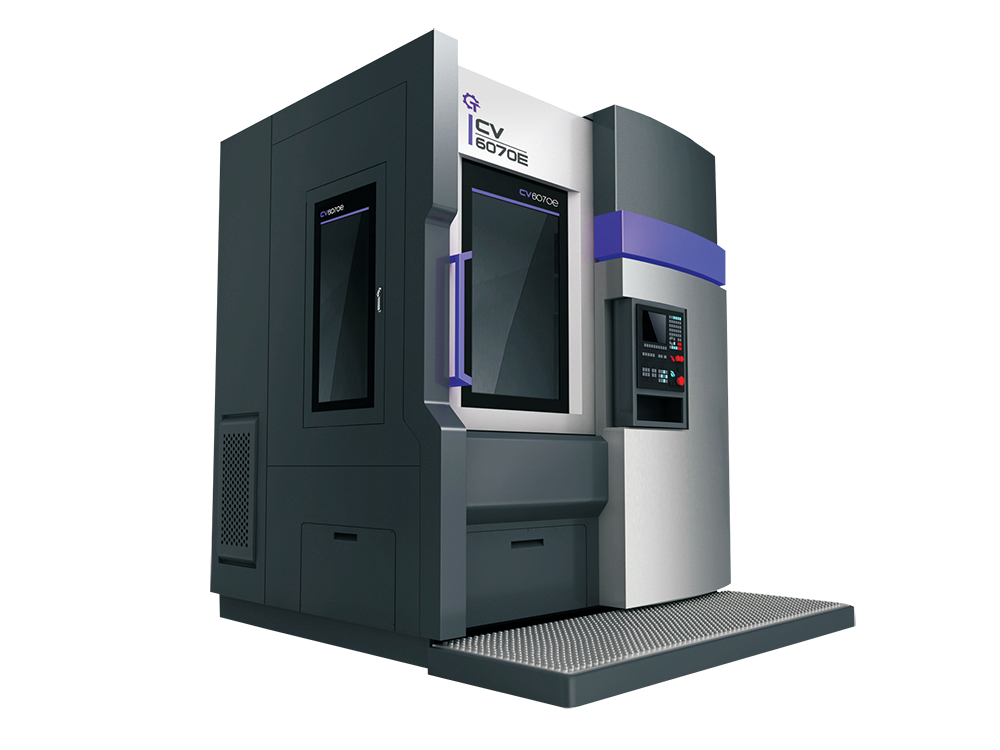

Высокопроизводительная серия для дисковых, корпусных, автомобильных и коротких валовых деталей.
Преимущества
- Высокие частота вращения, крутящий момент и жёсткость
- Мехатронная и гидравлическая компоновка
- Обработка резьбы, дуг, внутренних и наружных поверхностей, торцов и канавок
- Экономичная и энергоэффективная эксплуатация
Модели
CV32-CV80, CV3250, CV5060, CV6070, CV8080
Технические характеристики
| Параметр | Параметр | Ед. изм. | Модель | Модель | Модель | Модель |
|---|---|---|---|---|---|---|
| Параметр | Параметр | Ед. изм. | CV3250 | CV5060 | CV6070 | CV8080 |
| Возможности обработки | Макс. диаметр вращения | mm | 500 | 700 | 800 | 1000 |
| Возможности обработки | Макс. диаметр точения | mm | 450 | 600 | 700 | 800 |
| Возможности обработки | Макс. высота заготовки | mm | 500 | 600 | 700 | 800 |
| Шпиндель | Диапазон частоты вращения | r/min | 50-2000 | 20-1500 | 20-1000 | 20-800 |
| Шпиндель | Диаметр патрона | mm | 12”(305) | 15”(380) | 21”(530) | 24”(610) |
| Шпиндель | Тип конца шпинделя | A2-8 | A2-8 | A2-11 | A2-11 | |
| Шпиндель | Передний подшипник шпинделя | mm | 180 | 260 | 260 | 260 |
| X/Z | Ход оси X | mm | -40; +250 | -40; +350 | -40; +500 | -40; +550 |
| X/Z | Ход оси Z | mm | 500 | 600 | 700 | 800 |
| X/Z | Быстрое перемещение по оси X | m/min | 20 | 15 | 15 | 10 (закалённые направляющие) |
| X/Z | Быстрое перемещение по оси Z | m/min | 20 | 15 | 15 | 10 (закалённые направляющие) |
| Выходная мощность двигателя | Двигатель шпинделя (номинальный / 30 мин) | kw | AC22 | AC30 | AC37 | AC37 |
| Выходная мощность двигателя | Серводвигатель оси X | N.m | 15 | 18 | 18 | 22 |
| Выходная мощность двигателя | Серводвигатель оси Z | N.m | 15 | 18 | 18 | 22 |
| Суппорт | Тип суппорта | Горизонтальная, 8 позиций | Горизонтальная, 8 позиций | Горизонтальная, 8 позиций | Горизонтальная, 8 позиций | |
| Суппорт | Размер резца для наружного точения | mm | 25X25 | 25X25 | 32X32 | 32X32 |
| Суппорт | Размер расточного резца | mm | 40 | 50 | 50 | 50 |
| Точность | Точность обработки | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| Точность | Точность позиционирования X/Z | mm | 0.018/0.02 | 0.018/0.02 | 0.018/0.02 | 0.018/0.02 |
| Точность | Повторяемость позиционирования X/Z | mm | 0.0075/0.01 | 0.0075/0.01 | 0.0075/0.01 | 0.0075/0.01 |
| Габариты станка (Д×Ш×В) | Габариты станка (Д×Ш×В) | mm | 2900X1850 X2950 | 3500X3500 X3250 | 4000X4000 X3450 | 4000X4200 X3500 |
| Система | Модель системы ЧПУ | SIEMENS 828D/FANUC-OiMate-TF (возможна комплектация по требованию заказчика) | SIEMENS 828D/FANUC-OiMate-TF (возможна комплектация по требованию заказчика) | SIEMENS 828D/FANUC-OiMate-TF (возможна комплектация по требованию заказчика) | SIEMENS 828D/FANUC-OiMate-TF (возможна комплектация по требованию заказчика) | |
| Общая масса станка | Общая масса станка | kg | 6200 | 8900 | 11800 | 13800 |
Производитель оставляет за собой право изменять конструкцию и характеристики в ходе технического совершенствования.
