Описание
Обзор

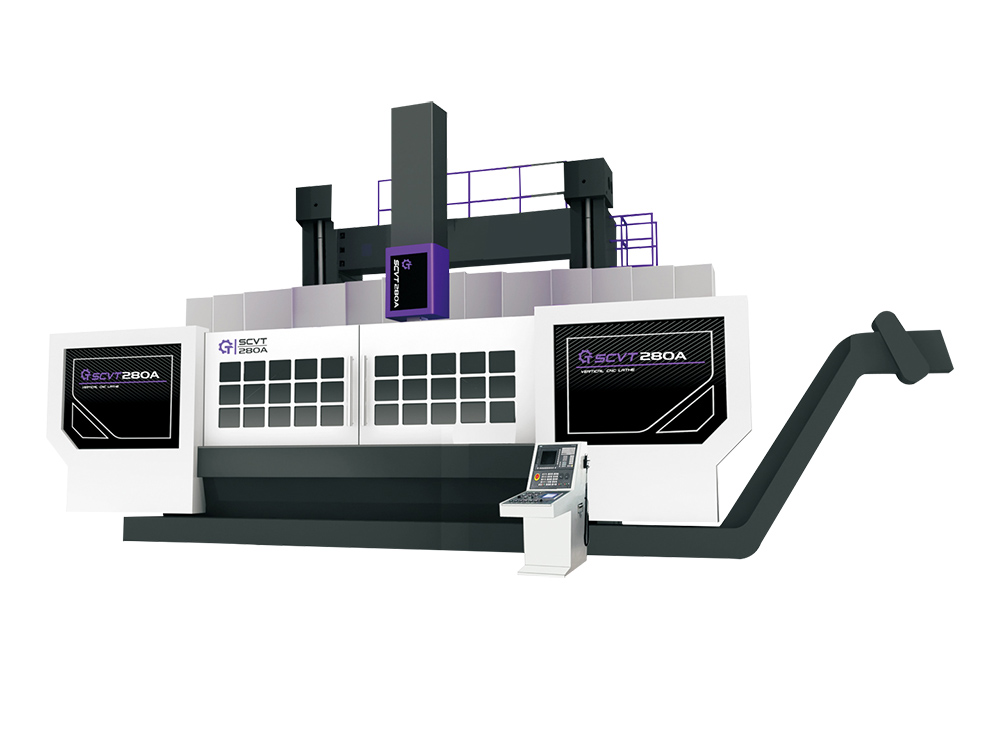

Двухстоечная серия с одним суппортом и осями X/Z для тяжёлой черновой и чистовой обработки.
Преимущества
- Один суппорт, сервоприводы осей X/Z
- Высокая жёсткость и несущая способность двухстоечной рамы
- Многопозиционный гидравлический зажим поперечины
- Термосимметричный стол с гидростатическими направляющими и охлаждением масла
- Различные исполнения горизонтальных направляющих суппорта
Модели
SCVT, 280, 350, 400, SCVT280, SCVT350, SCVT400
Технические характеристики
| Параметр | Ед. изм. | Модель | Модель | Модель |
|---|---|---|---|---|
| Параметр | Ед. изм. | SCVT280 H/W | SCVT350 H/W | SCVT400 H/W |
| Макс. диаметр обработки | mm | 2800 | 3500 | 4000 |
| Диаметр стола | mm | 2400 | 3150 | 3150 |
| Макс. высота обработки (H) | mm | 1800/2000 | 2000/2800/3100 | 2000 / 2800 / 3100 |
| Макс. масса заготовки (W) | t | 20 | 32 | 32 |
| Горизонтальный ход суппорта | mm | 1600 | 1840 | 2250 |
| Усилие резания суппорта | kN | 35 | 35 | 35 |
| Предел поворота суппорта | ±。 | ±30。 | ±30° | ±30。 |
| Макс. крутящий момент стола | kN.m | 63 | 80 | 80 |
| Сечение ползуна | mm | 220X220 | 220X220 | 220X220 |
| Вертикальный ход ползуна | mm | 1250 | 1250/1400 | 1250/1400 |
| Мощность двигателя главного привода | kW | DC 55 | DC 75 | DC 75 |
| Частота вращения стола (бесступенчато) | r/min | 0.5~70(2 диапазона) | 0.5~60(2 диапазона) | 0.5~60(2 диапазона) |
| Быстрое перемещение суппорта | mm/min | 4000 | 4000 | 4000 |
| Направляющие стола | Гидростатические / качения | Гидростатические / качения | Гидростатические / качения | |
| Крутящий момент двигателя подачи | N.m | 48 | 48 | 48 |
| Система ЧПУ | SIEMENS828D / FANUC-OiMate-TD (возможна комплектация по требованию заказчика) | SIEMENS828D / FANUC-OiMate-TD (возможна комплектация по требованию заказчика) | SIEMENS828D / FANUC-OiMate-TD (возможна комплектация по требованию заказчика) | |
| Масса станка | kg | 40000 | 51000 | 56000 |
Производитель оставляет за собой право изменять конструкцию и характеристики в ходе технического совершенствования.
