Описание
Обзор

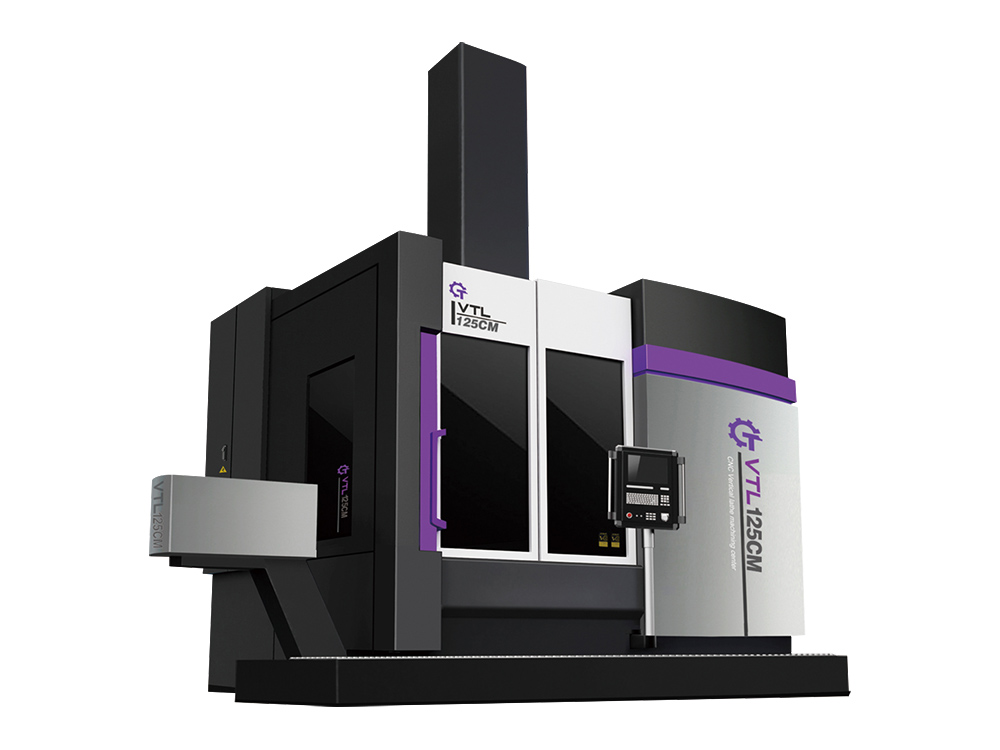

Токарно-фрезерные центры с подвижной поперечиной для комплексной обработки крупногабаритных деталей.
Преимущества
- Полное ограждение и интегрированная механическая, электрическая и гидравлическая системы
- Оси X/Z, вращение стола и фрезерная ось B
- Автоматическое удаление стружки, смазка и магазин инструмента
- Опциональные измерение инструмента и автосмена
- Для энергетики, судостроения, металлургии и горной промышленности
Модели
VTL-CM, 160, 200, 250, VTL160CM, VTL200CM, VTL250CM
Технические характеристики
| Параметр | Параметр | Ед. изм. | Модель | Модель | Модель |
|---|---|---|---|---|---|
| Параметр | Параметр | Ед. изм. | VTL160CM | VTL200CM | VTL250CM |
| Возможности обработки | Диаметр стола | mm | 1400 | 1600 | 2000 |
| Возможности обработки | Макс. диаметр вращения | mm | 1600 | 2000 | 2500 |
| Возможности обработки | Макс. диаметр точения | mm | 1600 | 2000 | 2500 |
| Возможности обработки | Макс. высота заготовки | mm | 1200 | 1200 | 2000 |
| Возможности обработки | Макс. масса обрабатываемой детали | kg | 5000 | 8000 | 12000 |
| Возможности обработки | Макс. крутящий момент стола | N.m | 17500 | 25000 | 28000 |
| Точность | Точность обработки | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| Точность | Точность позиционирования X/Z | mm | 0.018/0.020 | 0.018/0.020 | 0.018/0.020 |
| Точность | Повторяемость позиционирования X/Z | mm | 0.008/0.01 | 0.008/0.01 | 0.01/0.01 |
| Точность | Точность позиционирования оси C | sec | ±3″ | ±3″ | ±3″ |
| Точность | Повторяемость позиционирования оси C | sec | 3″ | 3″ | 3” |
| Токарный шпиндель | Диапазон частоты вращения шпинделя | r/min | 1-300 | 1-250 | 1-200 |
| Токарный шпиндель | Диапазоны скорости стола | Бесступенчато, 2 диапазона | Бесступенчато, 2 диапазона | Бесступенчато, 2 диапазона | |
| Токарный шпиндель | Частота вращения оси C | rpm | 0.01-7.0 | 0.01-6.0 | 0.01-5.0 |
| Выходная мощность главного токарного двигателя | 30-минутный режим | kW | 30 | 45 | 55 |
| Выходная мощность главного токарного двигателя | номинальный непрерывный режим | kW | 26 | 37 | 45 |
| Макс. усилие токарной обработки | kN | 25 | 25 | 30 | |
| Фрезерная ось | Макс. частота вращения | rpm | 2250 | 2250 | 2250 |
| Фрезерная ось | Мощность фрезерного двигателя | kW | AC11/15 | AC11/15 | AC11/15 |
| Ползун | Размер сечения ползуна | mm | □ 220X220 | □ 250X250 | □ 250X250 |
| Ползун | Ход оси X | mm | -200 — +950 | -200-+1150 | -200 — +2000 |
| Ползун | Ход оси Z | mm | 900 | 900 | 1200 |
| Скорость подачи | Скорость рабочей подачи | mm/rev | 0.01-50 | 0.01-50 | 0.01-50 |
| Скорость подачи | Скорость быстрого перемещения | mm/min | 8000 | 8000 | 8000 |
| Ход поперечины | Ход поперечины | mm | 800 | 800 | 1000 |
| Шаг перемещения поперечины | Шаг перемещения поперечины | mm | 4×200 | 4×200 | 4×250 |
| Магазин ATC | Количество позиций магазина | 16 | 16 | 16 | |
| Магазин ATC | Сечение токарного резца | mm | 32×32 | 32×32 | 40×40 |
| Электропитание | Напряжение | V | AC380 | AC380 | AC380 |
| Электропитание | Допуск колебаний напряжения | -10~ +10 | -10~ +10 | -10~ +10 | |
| Электропитание | Частота | Hz | 50 | 50 | 50 |
| Электропитание | Суммарная мощность | kW | 68 | 75 | 95 |
| Система | Модель системы ЧПУ | SIEMENS840DsL | SIEMENS840DsL | SIEMENS840DsL | |
| Масса станка | kg | 25100 | 28200 | 49000 | |
| Габариты станка (Д×Ш×В) | Габариты станка (Д×Ш×В) | mm | 7000x4900x5600 | 7500x5300x5800 | 7800x6500x7350 |
Производитель оставляет за собой право изменять конструкцию и характеристики в ходе технического совершенствования.
