Описание
Обзор

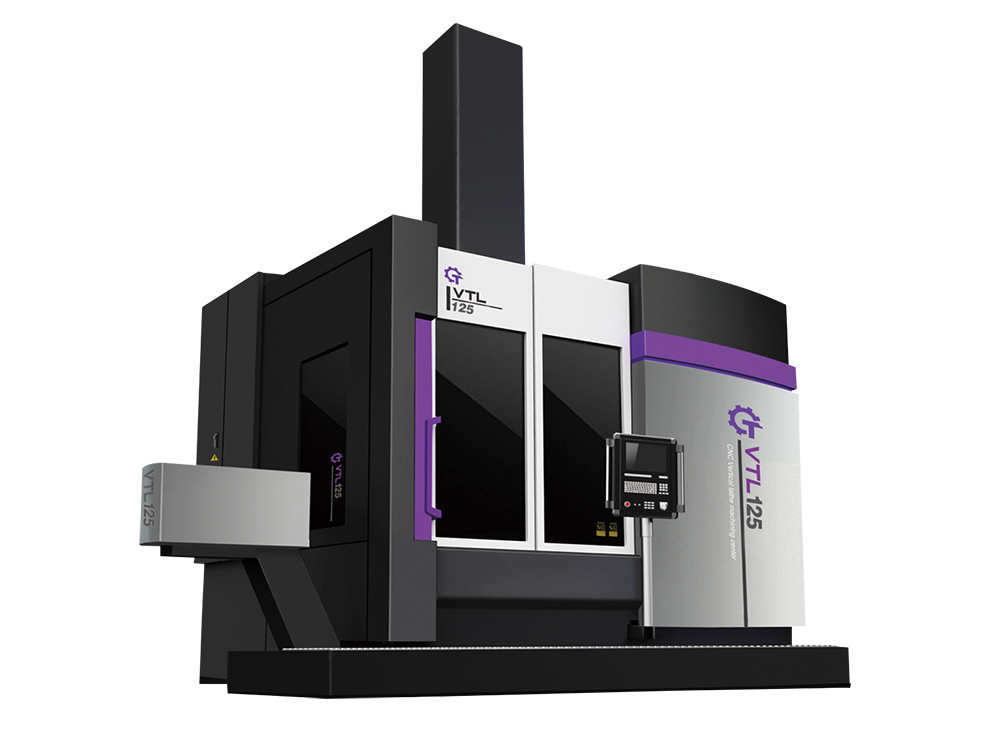

Одностоечные станки с подвижной поперечиной для высокоточной обработки крупногабаритных деталей.
Преимущества
- Новая конструкция с подвижной поперечиной
- Ключевые электрические, гидравлические и механические компоненты известных марок
- Высокие точность, жёсткость и надёжность
- Опциональные внутреннее измерение инструмента и автосмена
- Для энергетики, судостроения, металлургии и горной промышленности
Модели
VTL, 125, 160, 200, 250, VTL125/125A, VTL160/160A, VTL200/200A, VTL250/250A
Технические характеристики
| Параметр | Параметр | Ед. изм. | Модель | Модель | Модель | Модель |
|---|---|---|---|---|---|---|
| Параметр | Параметр | Ед. изм. | VTL125/125A | VTL160/160A | VTL200/200A | VTL250/250A |
| Возможности обработки | Диаметр стола | mm | 1000 | 1400 | 1600 | 2000 |
| Возможности обработки | Макс. диаметр вращения | mm | 1250 | 1600 | 2000 | 2500 |
| Возможности обработки | Макс. диаметр точения | mm | 1250 | 1600 | 2000 | 2500 |
| Возможности обработки | Макс. высота заготовки | mm | 1000 | 1400/1200 | 1400/1200 | 2000/2000 |
| Возможности обработки | Макс. масса обрабатываемой детали | kg | 4000 | 8000 | 10000 | 16000 |
| Возможности обработки | Макс. крутящий момент стола | N.m | 12500 | 17500 | 25000 | 28000 |
| Точность | Точность обработки | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| Точность | Точность позиционирования X/Z | mm | 0.018/0.020 | 0.018/0.020 | 0.018/0.020 | 0.02/0.020 |
| Точность | Повторяемость позиционирования X/Z | mm | 0.008/0.01 | 0.008/0.01 | 0.008/0.01 | 0.01/0.01 |
| Главный редуктор | Диапазон частоты вращения шпинделя | r/min | 1-350 | 1-300 | 1-250 | 1-200 |
| Главный редуктор | Диапазоны скорости стола | Бесступенчато, 2 диапазона | Бесступенчато, 2 диапазона | Бесступенчато, 2 диапазона | Бесступенчато, 2 диапазона | |
| Выходная мощность главного двигателя | 30-минутный режим | kW | 22 | 30 | 45 | 55 |
| Выходная мощность главного двигателя | номинальный непрерывный режим | kW | 18 | 26 | 37 | 45 |
| Ползун | Размер сечения ползуна | mm | T-образный ползун / □ 220×220 | T-образный ползун / □ 220×220 | T-образный ползун / □ 220×220 | T-образный ползун / □ 220×220 |
| Ползун | Ход оси X | mm | -200 〜+700 | -200 ~ +950 | -200 ~+1150 | -200 ~ +2000 |
| Ползун | Ход оси Z | mm | 800/900 | 800/900 | 800/900 | 800/1200 |
| Скорость подачи | Скорость рабочей подачи | mm/rev | 0.01-50 | 0.01-50 | 0.01-50 | 0.01-50 |
| Скорость подачи | Скорость быстрого перемещения | mm/min | 8000 | 8000 | 8000 | 8000 |
| Шаг перемещения поперечины | Шаг перемещения поперечины | mm | 3×200 | 4×200 | 4×250 | 4×250 |
| Магазин инструмента | Позиции | 4/12 | 4/12 | 4/12 | 4/12 | |
| Магазин инструмента | Сечение токарного резца | mm | 32×32 | 32×32 | 40×40 | 40×40 |
| Электропитание | Напряжение | V | AC380 | AC380 | AC380 | AC380 |
| Электропитание | Допуск колебаний напряжения | -10~ +10 | -10- +10 | -10- +10 | -10- +10 | |
| Электропитание | Частота | Hz | 50 | 50 | 50 | 50 |
| Электропитание | Суммарная мощность | kW | 50 | 68 | 75 | 95 |
| Система | Модель системы ЧПУ | SIEMENS 828D (возможна комплектация по требованию заказчика) | SIEMENS 828D (возможна комплектация по требованию заказчика) | SIEMENS 828D (возможна комплектация по требованию заказчика) | SIEMENS 828D (возможна комплектация по требованию заказчика) | |
| Масса станка | kg | 18250 | 22500 | 25500 | 47000 | |
| Габариты станка (Д×Ш×В) | Габариты станка (Д×Ш×В) | mm | 5400x3950x4250 | 6400x4950x5250 | 7150x5250x5300 | 7800x6200x7350 |
Производитель оставляет за собой право изменять конструкцию и характеристики в ходе технического совершенствования.
