Описание
Обзор
Серия для деталей строительной техники, кругловязальных машин и электродвигателей.
Преимущества
- Для типоразмеров с диаметром обработки от 800 мм
- Гидравлический автоматический или ручной зажим заготовки
- Жёсткая компоновка: шпиндель, основание, мостовая поперечина и суппорт
- Высокие скорость, крутящий момент и жёсткость
- Эффективная и энергосберегающая обработка дисковых и коротких валовых деталей
Модели

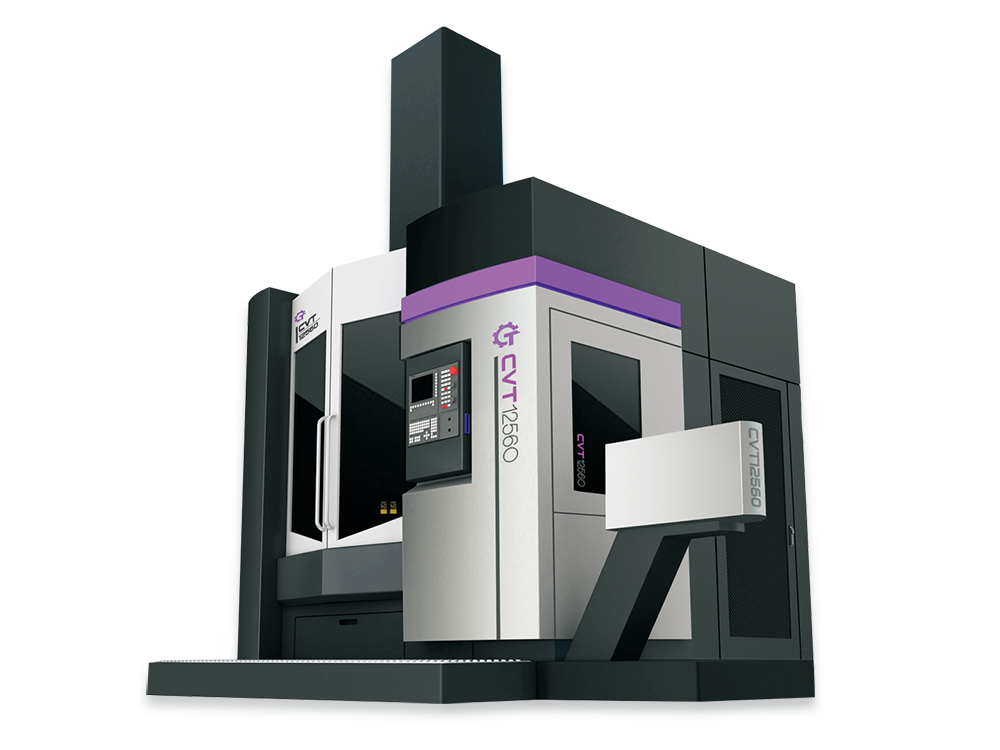

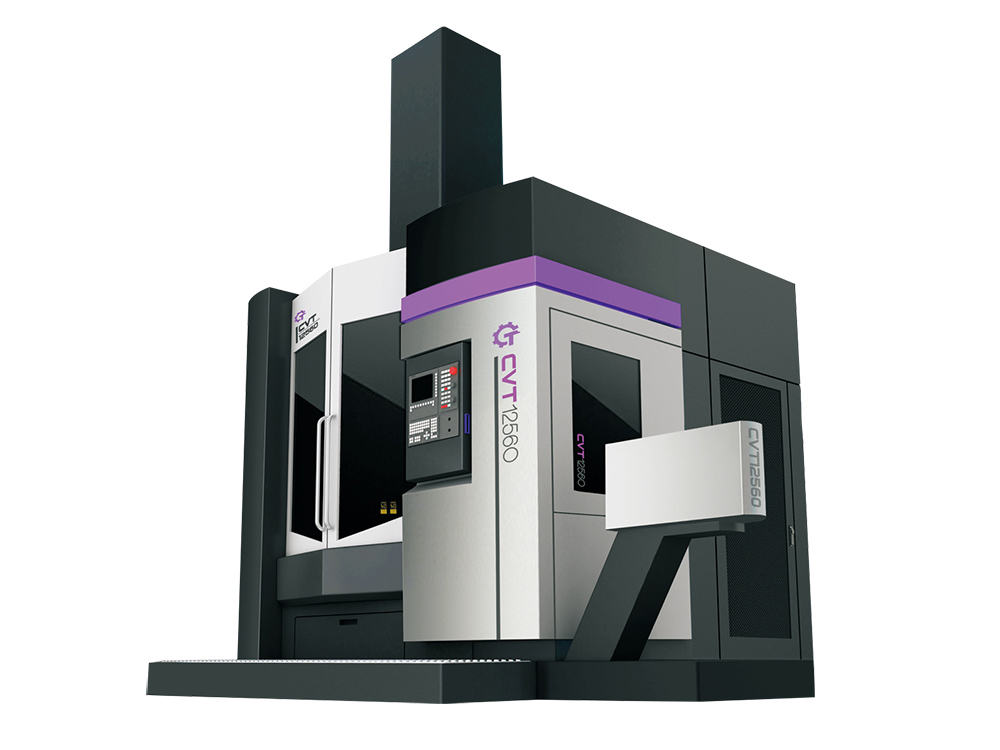

CVT8050-NC/CVT12560-NC, CVT8050-NC, CVT12560-NC
Технические характеристики
| Параметр | Параметр | Ед. изм. | Модель | Модель |
|---|---|---|---|---|
| Параметр | Параметр | Ед. изм. | CVT8050-NC | CVT12560-NC |
| Возможности обработки | Макс. диаметр вращения | mm | 1000 | 1250 |
| Возможности обработки | Макс. диаметр точения | mm | 800 | 1250 |
| Возможности обработки | Макс. высота заготовки | mm | 500 | 600 (опция700) |
| Шпиндель | Диапазон частоты вращения | r/min | 10-600 | 10- 400(2 диапазонабесступенчато) |
| Шпиндель | Диаметр патрона | mm | 630(опционально гидравлический патрон) | 1000(ручной 4-кулачковый) |
| Шпиндель | Тип конца шпинделя | A2-11 | ||
| Шпиндель | Передний подшипник шпинделя | mm | 260 | 609. 6 |
| X/Z | Ход оси X | mm | -50, +500 | -50, +700 |
| X/Z | Ход оси Z | mm | 500 | 600 |
| X/Z | Быстрое перемещение по оси X | m/min | 12 | 12 |
| X/Z | Быстрое перемещение по оси Z | m/min | 8 | 8 |
| Выходная мощность двигателя | Двигатель шпинделя (номинальный / 30 мин) | kW | 30 | 22 |
| Выходная мощность двигателя | Серводвигатель оси X | kW | 3.5 | 3.5 |
| Выходная мощность двигателя | Серводвигатель оси Z | N.m | 18 | 18 |
| Суппорт | Тип суппорта | Позиции | 4 позиции (опция: 5 позиций и восьмигранный ползун) | 4 позиции (опция: 5 позиций и восьмигранный ползун) |
| Суппорт | Размер инструмента | mm | 32×32 | 32×32 |
| Суппорт | Точность обработки | IT6 | IT6 | |
| Суппорт | Точность позиционирования X/Z | mm | 0.018/0.02 | 0.018/0.02 |
| Суппорт | Повторяемость позиционирования X/Z | mm | 0.0075/0.01 | 0.0075/0.01 |
| Система | Модель системы ЧПУ | SIEMENS 828D или GSK980TDC | SIEMENS 828D или GSK980TDC | |
| Масса станка | Общая масса станка | kg | 6800 | 9800 |
| Габариты станка (Д×Ш×В) | Габариты станка (Д×Ш×В) | mm | 3000x2800x3600 | 3200x2800x3600 |
Производитель оставляет за собой право изменять конструкцию и характеристики в ходе технического совершенствования.
